Пневматические распределители 5/2 серий SV-C(D,E,EL)-EE-52 с 2 электромагнитными катушками для управления

: В наличии

: от 1,061 до 5,823 грн

Обычная цена

Резьба
Напряжение питания

Модель: SV-C-EE-52-06-DC12V

Цена: 1,061 ₴  за шт.


Сумма: 1,061

Модель Опции Цена за шт.
SV-C-EE-52-06-DC12V 600 нл/мин / G 1/8" / DC12V / 1-3 дня 1,061 ₴
SV-C-EE-52-06-DC24V 600 нл/мин / G 1/8" / DC24V / 1-3 дня 1,061 ₴
SV-C-EE-52-06-AC220V 600 нл/мин / G 1/8" / AC220V / 1-3 дня 1,061 ₴
SV-C-EE-52-08-DC12V 850 нл/мин / G 1/4" / DC12V / 1-3 дня 1,061 ₴
SV-C-EE-52-08-DC24V 850 нл/мин / G 1/4" / DC24V / 1-3 дня 1,061 ₴
SV-C-EE-52-08-AC220V 850 нл/мин / G 1/4" / AC220V / 1-3 дня 1,061 ₴
SV-D-EE-52-10-DC12V 1400 нл/мин / G 3/8" / DC12V / 1-3 дня 1,290 ₴
SV-D-EE-52-10-DC24V 1400 нл/мин / G 3/8" / DC24V / 1-3 дня 1,290 ₴
SV-D-EE-52-10-AC220V 1400 нл/мин / G 3/8" / AC220V / 1-3 дня 1,290 ₴
SV-E-EE-52-15-DC12V 2500 нл/мин / G 1/2" / DC12V / 1-3 дня 2,710 ₴
SV-E-EE-52-15-DC24V 2500 нл/мин / G 1/2" / DC24V / 1-3 дня 2,710 ₴
SV-E-EE-52-15-AC220V 2500 нл/мин / G 1/2" / AC220V / 1-3 дня 2,710 ₴
SV-EL-EE-52-20-DC12V G 3/4" / DC12V 5,196 ₴
SV-EL-EE-52-20-DC24V G 3/4" / DC24V 5,196 ₴
SV-EL-EE-52-20-AC220V G 3/4" / AC220V 5,196 ₴
SV-EL-EE-52-25-DC12V 5000 нл/мин / G 1" / DC12V / 1-3 дня 5,823 ₴
SV-EL-EE-52-25-DC24V 5000 нл/мин / G 1" / DC24V / 1-3 дня 5,823 ₴
SV-EL-EE-52-25-AC220V 5000 нл/мин / G 1" / AC220V / 1-3 дня 5,823 ₴

Пневматические золотниковые распределители 5/2 пятилинейные двухпозиционные серии SV-C, SV-D, SV-E и SV-EL с двухсторонним электропневматическим управлением предназначены для работы со сжатым воздухом при рабочем давлении 1,5-8,5 бар . Их можно использовать для управления пневматическими цилиндрами двойного действия или других задач.

Пятилинейные пневмораспределители имеют пять отверстий на корпусе, обозначаемых цифрами или буквами:

  1. "P" - входное отверстие для подключения подачи сжатого воздуха
  2. "A" – выход 1
  3. "S" или "ExA" – выпускное отверстие для сброса давления с выхода 1
  4. "B" – выход 2
  5. "R" или "ExB" – выпускное отверстие для сброса давления с выхода 2

Через корзину интернет-магазина Вы можете купить пневмораспределители с наиболее распространенной внутренней трубчатой ​​цилиндрической резьбой входа-выхода G1/8″ , G1/4″ , G3/8″ , G1/2″ или G1″ . При выборе пневматических глушителей или дросселей учитывайте, что размеры выпускных отверстий пневмораспределителя меньше впускно-исходного (см. таблицу ниже).

По способу работы пневмораспределители 5/2 с двухсторонним электроуправлением являются бистабильными (при отсутствии управляющих сигналов или их одновременной подаче сохраняют любое из своих возможных двух положений).

Клиент имеет возможность выбрать при заказе электромагнитные катушки с необходимыми электрическими характеристиками:

  • DC12V – постоянный ток, напряжение 12 В
  • DC24V – постоянный ток, напряжение 24 В
  • AC110V - переменный ток, напряжение 110 В
  • AC220V - переменный ток, напряжение 220 В

Другие соленоиды (например, взрывозащищенные) устанавливаются на пневмораспределителе только по заказу.

Пневмораспределители делятся на серии C, D, E и EL, отличающиеся друг от друга эффективной площадью поперечного сечения, расходом сжатого воздуха и размерами соединительных отверстий.

Таблица 1 – Технические характеристики пневмораспределителей серии C, D, E и EL типа 5/2 с двумя электромагнитными катушками
Модель SV-C-EE-52-06 SV-C-EE-52-08 SV-D-EE-52-10 SV-E-EE-52-15 SV-EL-EE-52-20 SV-EL-EE-52-25
Число линий/позиций 5/2 5/2 5/2 5/2 5/2 5/2
Эффективная площадь поперечного сечения 14 мм2 (CV=0,78) 16 мм2 (CV=0,89) 30 мм2 (CV=1.67) 50 мм2 (CV=2.79) 95 мм2 (CV=5.0) 110 мм2 (CV=6.0)
Присоединение входа-выхода G1/8″ G1/4″ G3/8″ G1/2″ G3/8″ G1″
Присоединение выхлопа G1/8″ G1/8″ G1/4″ G1/2″ G1/2″ G3/4″
Номинальный расход 600 л/мин 850 л/мин 1400 л/мин 2500 л/мин 5000 л/мин
Рабочая среда Воздух, тонкость фильтрации не менее 40 микрон
Тип управления Электропневматический (пилот), пневматический (прямой)
Диапазон рабочего давления 1,58 бар
Макс. входное давление 12 бар
Диапазон рабочих температур -5...+50 °С (в сухом воздухе без влаги)
Напряжение питания 12 В постоянного тока (2,4 Вт) ; 24 В постоянного тока (3 Вт) ; 220 В переменного тока (2,5 ВА)
Допустимое изменение напряжения питания -15%...+10%
Степень защиты, класс изоляции IP65, класс F
Макс. рабочая частота 5 циклов/сек
Мин. время переключения 0,05 с

Размеры пневмораспределителя SV-C-EE-52 с резьбой G1/8″ или G1/4″

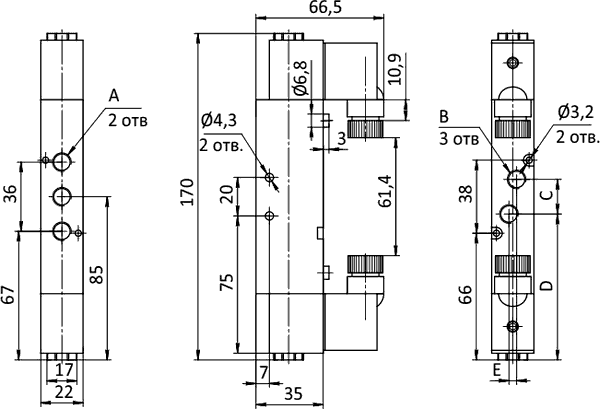

Чертёж SV-C-EE-52
Модель SV-C-EE-52-06 SV-C-EE-52-08
A G1/8″ G1/8”
B G1/8” G1/4”
C 18 21
D 76 74.5
E 0 3

Размеры пневмораспределителя SV-D-EE-52 с резьбой G1/4″ или G3/8″

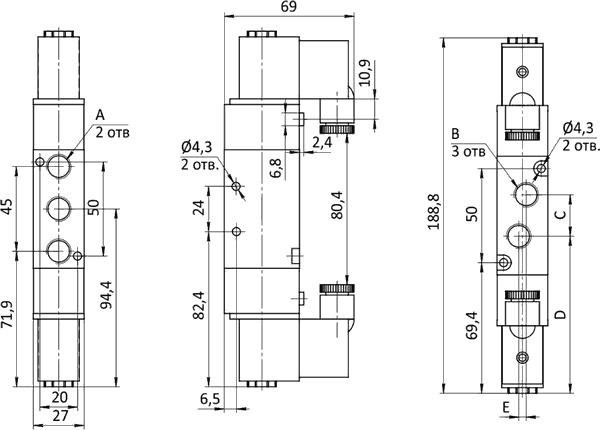

Чертёж пневмораспределителя с двухсторонним электропневматическим управлением и резьбой G1/4″ або G3/8″
Модель SV-D-EE-52-08 SV-D-EE-52-10
A G1/4” G1/4”
B G1/4″ G3/8″
C 22 24
D 83.4 82.4
E 0 4

Размеры пневмораспределителя SV-E-EE-52 с резьбой G1/2″

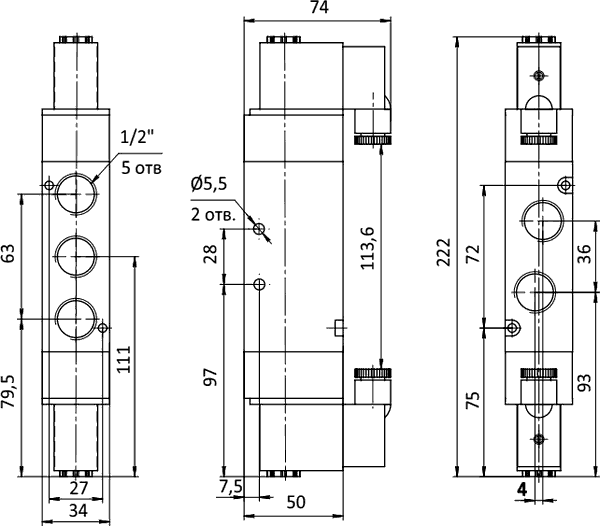

Чертёж SV-E-EE-52 – 5 лин./2 поз. распределителя G1/2″ с двухсторонним электропневматическим управлением

Размеры пневмораспределителя SV-EL-EE-52 з різьбою G1″

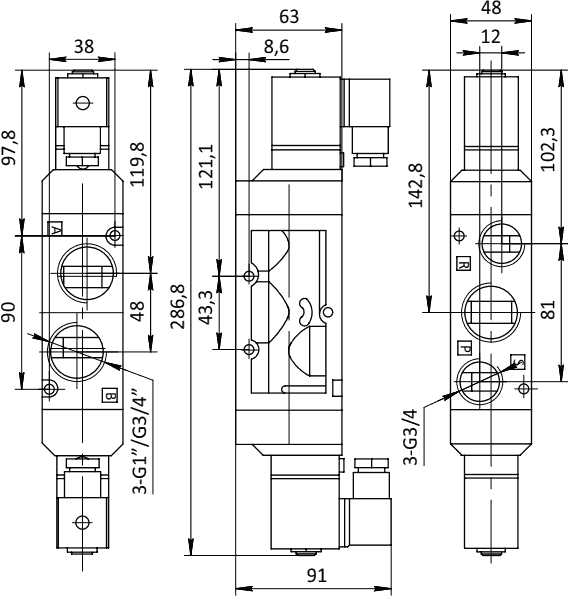

Чертёж SV-EL-EE-52 – 5 лин./2 поз. пневмораспределитель G1″ с двухсторонним электропневматическим управлением>
