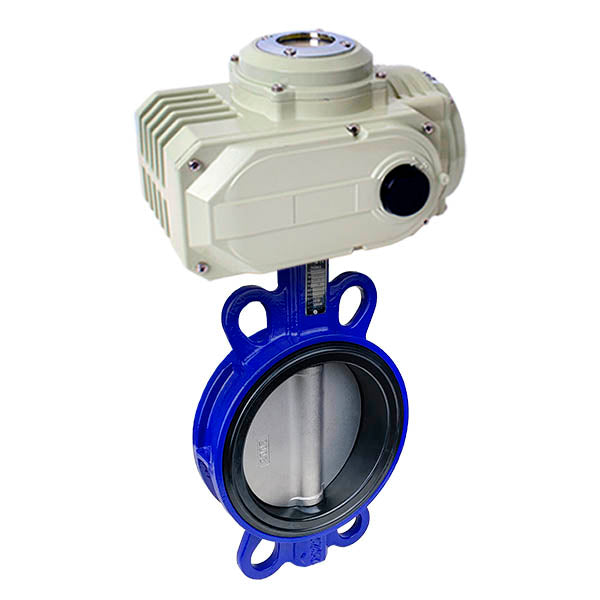

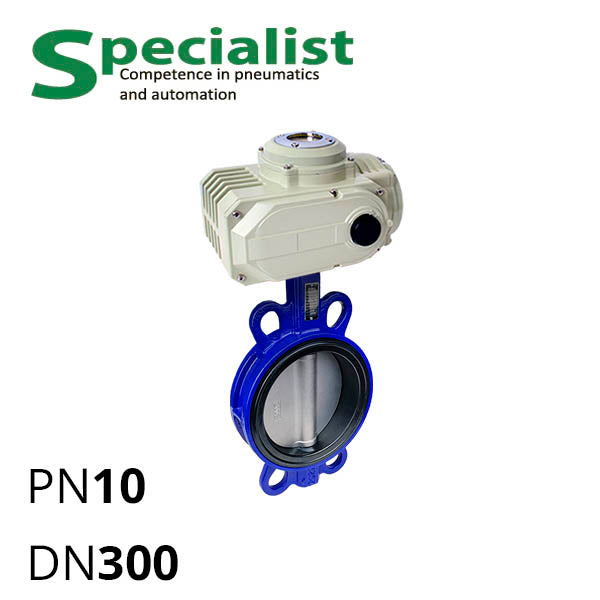

Дисковая поворотная задвижка ДУ 300 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-300-HL-100
Дисковая поворотная задвижка ДУ 300 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-300-HL-100

Дисковая поворотная задвижка ДУ 300 чугунная межфланцевая с электроприводом серии SCBF-D673-10XEX-300-HL-100

: В наличии

: 30,152 грн

Модель: SCBF-D673-10XEX-300-HL-100

Цена: 30,152 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 30,152 ₴

Промышленная задвижка дисковая поворотная межфланцевая чугунная с эл. приводом серии SCBF-D673-10XEX-300-HL-100 это неразборный затвор баттерфляй "бабочка" с корпусом и диском из литой углеродистой стали WCB, что в отличие от серого и ковкого чугуна может работать под высоким давлением. Диаметр условного прохода труб DN 300 мм.

Эти чугунные межфланцевые задвижки баттерфляй ДУ 300 являються запорной арматурой и оснащены типом электропривода, который работает в режиме «открыто/закрыто». Регулирующий привод — под заказ.

Изготовлены для применения в водопроводных системах, с жидкостями и газами со слабой концентрацией щелочей и ограниченым содержанием кислот. Среду нужно проверять на совместимость с WCB и EPDM. Допустимое рабочее давление (по умолчанию) — PN до 10 бар.

Таблица — Характеристики эл. приводного дискового поворотного затвора SSCBF-D673-10XEX-300-HL-100
DN 300 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB по ASTM A216
Материал диска WCB по ASTM A216
Материал уплотнений EPDM
Рабочая температура EPDM от −30 до 95° C
Монтажная толщина 78 мм
Электрический привод SCBF-HL-100 «открыто/закрыто»
Питание 220 Вольт
Крутящий момент привода 800 Н⋅м

Наша компания Specialist (Украина) поставляет также электроприводные задвижки ДУ300 с материалами под заказ клиента.

Чертеж дискового поворотного затвора Specialist
Размеры чугунной задвижки баттерфляй ДУ 300~400 SCBF-D673-10XEX-300/400
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-300 102 12 15 22 40 418 376 50 29 300 76 237,5 317,5
SCBF-D673-10XEX-400 175 18 26 27 40 524 470 45 30 400 102 327 403
Чертеж размера электропривода SCBF-HL-100-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
