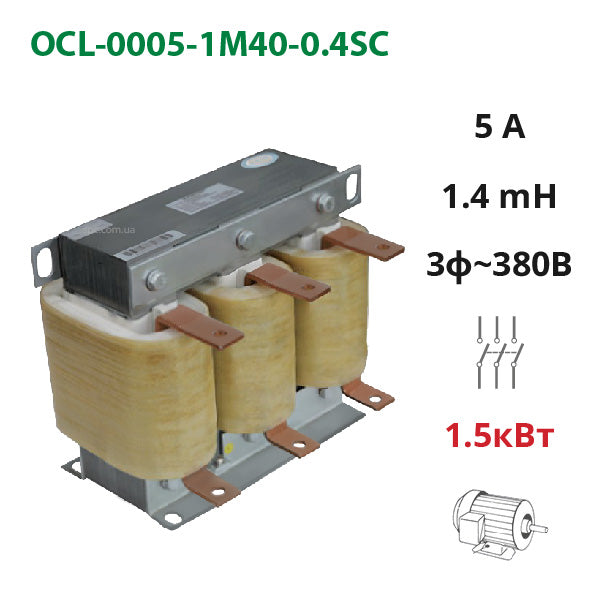

Моторный (выходной) дроссель 5А, 380В, 1.5 кВт, 1.4 мГн (OCL-0005-1M40-0.4SC)

: В наличии

: 2,744 грн

:60 дней

Обычная цена

Модель: SPLC-OCL-0005-1M40-0.4SC

Цена: 2,744 ₴  за шт.


Сумма: 2,744

Трехфазный моторный дроссель 5А, 380 В, 1.5 кВт, 1.4 мГн OCL-0005-1M40-0.4SC устанавливают на выходе частотного преобразователя для фильтрации тока, подаваемого на трехфазные электрические двигатели 380 В. Назначение выходного электродросселя следующее:

  • Создание индуктивного сопротивления, ограничивающего ток питания двигателя и тем самым предотвращает его перегрузку и повреждение;
  • Предотвращение резких скачков тока при запуске двигателя, которые могут вывести из строя оборудование;
  • Очистка синусоиды тока от нежелательных высоких гармоник (высокочастотных шумов), возникающих в электроприводе.

Используйте выходной дроссель переменного тока в цепи между частотником и асинхронным электромотором для улучшения качества электропитания, а также безопасной и долговременной работы оборудования.

Технические характеристики моторного выходного дросселя OCL-0005-1M40-0.4SC
Рабочее напряжение 3 фазы 380 В
Падение напряжения 1% для 380 В (менее 4%)
Рабочая частота 50/60 Гц
Рабочий ток 5 А
Максимальный ток может превысить рабочий не более 150% в течение 60 с
Индуктивность 1.4 мГн
Класс изоляции F, H
Класс защиты IP00 – IP22
Шум ≤65 дБ
Повышение температуры ≤85 к
Диэлектрическая проницаемость AC 3000 В/50 Гц/5 мА/10 с
Сопротивление изоляции 100 VDC, ≤100 MОм
Рабочая температура среды -25 ~ +45℃
Условия эксплуатации моторного дросселя (линейного реактора) OCL-0005-1M40-0.4SC
  • В диапазоне температур от минус 10 до 45℃ номинальные параметры дросселя являются табличными. При температуре выше 55℃ номинальный ток снижается примерно на 2% с каждым дополнительным +1℃.
  • Высота над уровнем моря должна быть не выше 2000 м.
  • Влажность воздуха менее 90%.
  • Среда: без вредных газов, легковоспламеняющихся предметов, наличие хорошей вентиляции.

При размещении дросселя в шкафу необходимо обеспечить вентиляцию для достаточного охлаждения оборудования.

Размеры трехфазных дросселей 1,5-7,5 кВт (тип A)
Таблица размеров реактора OCL
L 110
D 90
W 95
W1 70
H 130
A×B 6×11
