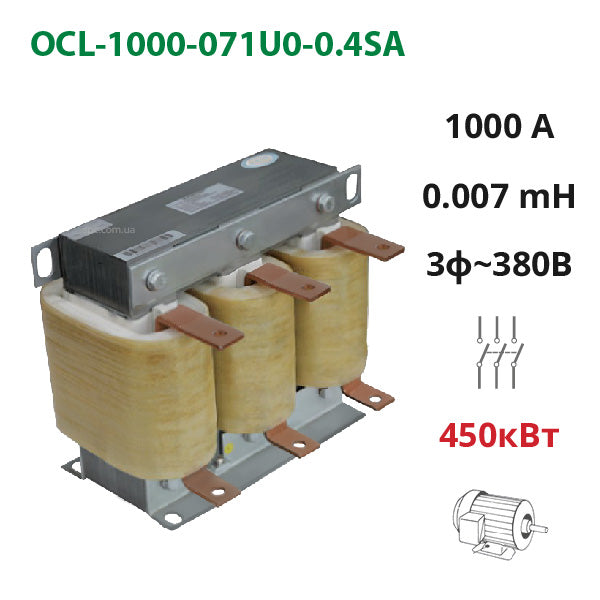

Трехфазный моторный дроссель 1000 А, 380 В, 450 кВт, 0.007 мГн OCL-1000-07U0-0.4SA устанавливают на выходе частотного преобразователя для фильтрации тока, подаваемого на трехфазные электрические двигатели 380 В. Назначение электродросселя следующее:
- Создание индуктивного сопротивления, ограничивающего ток питания двигателя и тем самым предотвращает его перегрузку и повреждение;
- Предотвращение резких скачков тока при запуске электродвигателя, которые могут вывести из строя оборудование;
- Очистка синусоиды тока от нежелательных высоких гармоник (высокочастотных шумов), возникающих в электроприводе.
Используйте выходной дроссель переменного тока в цепи между частотником и асинхронным электромотором для улучшения качества электропитания, а также безопасной и долговременной работы оборудования.
Технические характеристики моторного выходного дросселя OCL-1000-07U0-0.4SA
| Рабочее напряжение | 3 фазы 380 В |
|---|---|
| Падение напряжения | 1% для 380 В (менее 4%) |
| Рабочая частота | 50/60 Гц |
| Рабочий ток | 1000 А |
| Максимальный ток | может превысить рабочий не более 150% в течение 60 с |
| Индуктивность | 0.007 мГн |
| Класс изоляции | F, H |
| Класс защиты | IP00 – IP22 |
| Шум | ≤65 дБ |
| Повышение температуры | ≤85 к |
| Диэлектрическая проницаемость | AC 3000 В/50 Гц/5 мА/10 с |
| Сопротивление изоляции | 100 VDC, ≤100 MОм |
| Рабочая температура среды | -25 ~ +45℃ |
Условия эксплуатации моторного дросселя (линейного реактора) OCL-1000-07U0-0.4SA
- В диапазоне температур от минус 10 до 45℃ номинальные параметры дросселя являются табличными. При температуре выше 55℃ номинальный ток снижается примерно на 2% с каждым дополнительным +1℃.
- Высота над уровнем моря должна быть не выше 2000м.
- Влажность воздуха менее 90%.
- Среда: без вредных газов, легковоспламеняющихся предметов, наличие хорошей вентиляции.
При размещении дросселя в шкафу необходимо обеспечить вентиляцию для достаточного охлаждения оборудования.
| L | 365 |
|---|---|
| D | 260 |
| W | 280 |
| W1 | 135 |
| H | 390 |
| A×B | 15×25 |
------
