Вакуумные эжекторы
В наличии
Вакуумные эжекторы
Вакуумный эжектор – это генератор вакуума очень малого размера, необходимый для работы промышленного манипулятора с присосками в автоматизированной линии производства. Чтобы получить на выходе разрежение -57…90 кПа через устройство пропускают сжатый воздух компрессора, который обычно присутствует на производстве для питания пневматических устройств. Так что купить воздушный эжектор для создания вакуума от пневмолинии во многих случаях дешевле и проще, чем прокладывать отдельную линию от вакуумного насоса. Последний следует рассмотреть для скоростных линий упаковки, где производительность должна быть значительно больше.
Необходим генератор вакуума?
Инженеры компании "Специалист-П" специализируются на проектировании систем автоматизации производства и линий для упаковки — мы поможем подобрать как вакуумную технику, так и пневмо компоненты и индустриальную электронику для вашей задачи.
Звоните для консультации
+38 0800 210 317Как работает вакуумный эжектор?
Эжекторные генераторы вакуума – это миниатюрные струйные насосы с трубкой Вентури в их основе. Для того чтобы создать вакуум, сжатый воздух около 5 бар пропускают через сужение 0,5…2 мм, вследствие чего струя воздуха бьет из сопла в определенном направлении и подхватывает в поток соседние молекулы. Это создает эффект всасывания и разрежения на втором выходе эжектора, то есть вакуум.
При работе эжектор сбрасывает воздух в атмосферу через выхлопное отверстие, где устанавливают глушитель, снижающий шум от шипения. Иногда для контроля над вакуумом в базовую конструкцию добавляют реле давления и электромагнитный клапан, которые могут регулировать вакуум и обеспечить большую энергоэффективность и безопасность.
Простые модели имеют Т-образную форму, кожух необходим для ударопрочности конструкции.
Выбор модели генератора вакуума
В нашей компании "Специалист" Вы можете приобрести две разновидности эжекторов:
- серия SCC-ACV – это более классические эжекторы в корпусе для защиты с большим выбором моделей для генерации до 7~350 нл/мин вакуума, что позволяет подобрать оптимальный вариант для группы присосок для транспортирования крупного объекта (металлического листа);
- серия SCC-AUZ – это миниатюрные эжекторы, которые имеют более высокую стоимость, но могут встраиваться в любое пространство: они врезаются в трубку и не занимают лишнего места. Рассчитаны максимум на 19 нл/мин и используются преимущественно с отдельными присосками для небольшого объекта.
Пневматические эжекторы серии SCC-ACV
Пневмоэжекторы серии SCC-ACV имеют классическую Т-образную конструкцию в защитном корпусе и часто используются для питания группы присосок.
| Модель | Макс глубина вакуума -кПа |
Макс. генерация вакуума, нл/мин | Номинальное входное давление, бар | Расход воздуха, нл/мин |
|---|---|---|---|---|
| SVV-ACV-05HS | 87 | 7 | 5 | 13 |
| SVV-ACV-10HS | 90 | 27 | 5 | 44 |
| SVV-ACV-15HS | 90 | 63 | 5 | 100 |
| SVV-ACV-20HS | 90 | 110 | 5 | 180 |
| SVV-ACV-25HS | 90 | 160 | 5 | 265 |
| SVV-ACV-30HS | 90 | 225 | 5 | 385 |
| SVV-ACV-05LS | 57 | 10 | 5 | 13 |
| SVV-ACV-10LS | 57 | 36 | 5 | 44 |
| SVV-ACV-15LS | 57 | 95 | 5 | 100 |
| SVV-ACV-20LS | 57 | 170 | 5 | 180 |
| SVV-ACV-25LS | 57 | 250 | 5 | 265 |
| SVV-ACV-30LS | 57 | 350 | 5 | 385 |

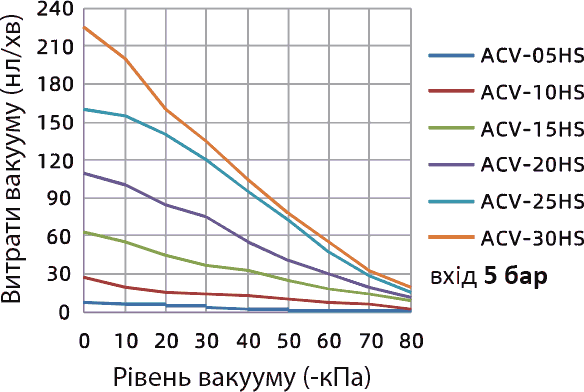

Чем больше расход — тем меньше вакуумное давление создает эжектор:
Пневматические мини-эжекторы серии SCC-AUZ
Миниатюрные генераторы давления серии SCC-ACV имеют прямую форму и дизайн для врезки в трубопровод.
| Модель | Макс глубина вакуума -кПа |
Макс. генерация вакуума, нл/мин | Номинальное входное давление, бар | Расход воздуха, нл/мин |
|---|---|---|---|---|
| SVV-AUZ-05-S | 85 | 7 | 4.5 | 9 |
| SVV-AUZ-07-S | 85 | 12 | 4.5 | 19 |
| SVV-AUZ-05-L | 48 | 12 | 4.5 | 9 |
| SVV-AUZ-07-L | 48 | 21 | 4.5 | 19 |
