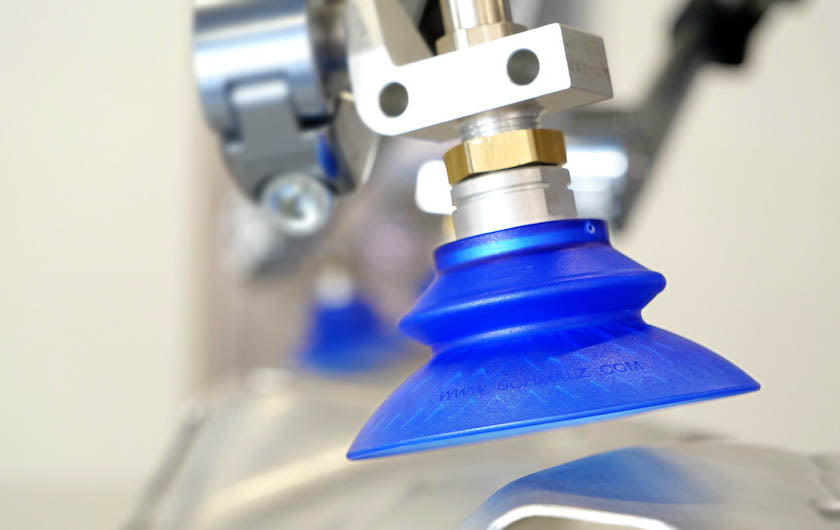

Вакуумна присоска - як вибрати і використовувати правильно

Вакуумные присоски – незаменимый инструмент в различных сферах деятельности, от бытового использования до промышленного применения. Они обеспечивают надежное крепление к гладким поверхностям без повреждений и следов. Правильный выбор присоски зависит от многих факторов, включая материал, форму и конструкцию.

Материалы изготовления

Вакуумные присоски производятся из различных материалов, каждый из которых имеет свои преимущества:

Силикон – обладает высокой эластичностью и устойчивостью к температурным воздействиям. Силиконовые присоски сохраняют свои свойства в диапазоне от -40°C до +180°C, что делает их идеальными для использования как в холодильных камерах, так и в условиях повышенных температур. Силикон также стоек к воздействию ультрафиолета и не желтеет со временем.

NBR (нитрил-бутадиеновый каучук) – отличается повышенной маслостойкостью и химической устойчивостью. Присоски из NBR лучше подходят для промышленных условий, где возможен контакт с маслами, бензином и другими химическими веществами. Они более долговечны при механических нагрузках, но имеют меньший температурный диапазон использования по сравнению с силиконом или просоко из полиуретана.

Формы присосок

Форма присоски влияет на её функциональность и применимость:

Круглые – классическая и наиболее распространенная форма. Равномерно распределяет нагрузку и обеспечивает стабильное крепление на плоских поверхностях.

Овальные – подходят для узких поверхностей, где круглые присоски невозможно разместить. Обеспечивают большую площадь контакта на продолговатых предметах.

Прямоугольные – максимизируют площадь контакта на плоских поверхностях, обеспечивая повышенную грузоподъемность.

Специальные формы – например, угловые или изогнутые присоски, разработанные для крепления на неровных или изогнутых поверхностях.

Конструкция и количество складок

Однослойные присоски – простая конструкция без дополнительных складок. Подходят для легких предметов и идеально ровных поверхностей.

Многослойные присоски – имеют от одной до трех и более складок по периметру. Каждая дополнительная складка улучшает адаптацию к небольшим неровностям поверхности и увеличивает силу сцепления. Трехслойные присоски обеспечивают максимальное прилегание даже к слегка текстурированным поверхностям.

Типы конструкций и подключение

Присоски с воротником – классический вариант, где вакуум создается механическим нажатием. Такие присоски просты в использовании, не требуют дополнительного оборудования, но имеют ограниченную грузоподъемность.

Присоски со встроенным фитингом – оснащены специальным соединением для подключения к вакуумной системе. Фитинг может быть различных типов (резьбовой, быстросъемный, штуцерный), что позволяет интегрировать присоску в промышленные вакуумные системы.

Вакуумный эжектор: принцип работы и применение

Вакуумный эжектор – это устройство, создающее разрежение за счет использования энергии сжатого воздуха. Принцип его работы основан на эффекте Вентури: сжатый воздух, проходя через сужение в корпусе эжектора, увеличивает скорость и создает область пониженного давления, куда засасывается воздух из присоединенной присоски, формируя вакуум.

Основные преимущества вакуумных эжекторов:

Отсутствие движущихся частей, что обеспечивает высокую надежность работы и простоту замены

Компактность и легкость монтажа непосредственно на рабочих органах оборудования

Высокая скорость создания вакуума (миллисекунды)

Нет необходимости в электрическом питании

Рекомендации по выбору эжектора для присосок

При выборе вакуумного эжектора для системы с присосками следует учитывать следующие факторы:

Требуемый уровень вакуума – для большинства задач достаточно 60-80 кПа, но для удержания тяжелых или пористых материалов может потребоваться более глубокий вакуум.

Производительность эжектора – должна соответствовать объему присоски с учетом возможных утечек. Рекомендуется выбирать эжектор с запасом по производительности в 1,5-2 раза..

Наличие вакуумного ресивера – для систем, где требуется поддержание вакуума при кратковременных отключениях сжатого воздуха.

Встроенные функции безопасности – системы контроля уровня вакуума, автоматический возврат в безопасное положение при потере вакуума.

Совместимость фитингов – диаметр соединений должен соответствовать присоскам и пневматической системе.

Формула для расчета требуемой производительности эжектора: Q = V × n × 3,

где:

Q – требуемая производительность эжектора (л/мин)

V – объем одной присоски с учетом питающих трубок (л)

n – количество присосок в системе

3 – коэффициент запаса, учитывающий возможные утечки

Для промышленных систем рекомендуется выбирать эжекторы с функцией энергосбережения, которые автоматически отключают подачу сжатого воздуха при достижении заданного уровня вакуума и включают только для поддержания необходимого разрежения.
