Фильтр
| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-CG3-6 | 6 мм | по запросу | — |
| SC-CG3-10 | 10 мм | по запросу | — |
| SC-CG3-15 | 15 мм | по запросу | — |
| SC-CG3-20 | 20 мм | по запросу | — |
| SC-CG3-25 | 25 мм | по запросу | — |
| SC-CG3-32 | 32 мм | по запросу | — |
| SC-CG3-40 | 40 мм | по запросу | — |
| SC-CG3-50 | 50 мм | по запросу | — |
| SC-CG3-63 | 63 мм | по запросу | — |
Магнитные бесштоковые пневмоцилиндры с направляющими серии SC-CG3 это линейные пневматические цилиндры с подвижной кареткой, имеющей магнитную связь с поршнем диаметром от 6 до 63 мм и оснащенный двумя встроенными направляющими скольжения.
Бесштоковые воздушные цилиндры в отличие от классических конструкций не имеют штока назад в 2 раза короче в длину, а также из них невозможна утечка воздуха из-за износа уплотнений штока. Это делает их надежными. Также линейные пневмоцилиндры SC-CG3 имеют высокую скорость работы – до 1 м/с .
Вы можете заказать магнитный цилиндр с кронштейном для крепления датчиков, а также гидродемпферами для плавной остановки в конце хода.
| Диаметр | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|---|
| Максимальный ход, мм | 300 | 500 | 600 | 1000 | |||||
| Действие | Двухстороннего действия, линейного действия | ||||||||
| Рабочее среда | Сжатый воздух (после фильтрации 40 мкм) | ||||||||
| Диапазон рабочего давления | 1.8 ~7 Бар | ||||||||
| Диапазон рабочих температур | -10 ~ +60 °C (при сухом воздухе без влаги) | ||||||||
| Скорость перемещения | 50 ~ 1000 мм/с | ||||||||
| Демпфирование | Резиновые кольца или гидродемпфер (под заказ) | ||||||||
| Присоединительная резьба | М5х0,8 | G1/8” | G1/4” | ||||||

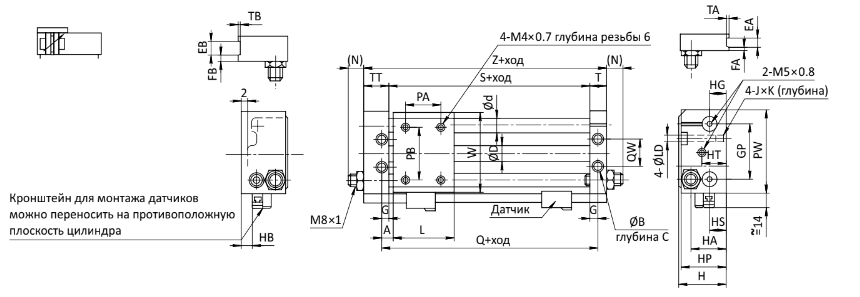

Чертеж цилиндра серии SC-CG3-6/10
| Диаметр | A | B | C | D | d | EA | EB | FA | FB | G | GP | H | HA | HB | HG | HP | HS | HT | J×K | L | LD | (N) | PA | PB | PW | Q | QW | S | T | TT | TA | TB | W | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 6,5 | 3 | 7,6 | 8 | - | - | - | - | 5 | 32 | 27 | 19 | 4 | 8 | 26 | 8 | 17 | M4×0,7×6,5 | 4 | 3,5 | 10 | 25 | 25 | 50 | 52 | 16 | 42 | 10 | 16 | - | - | 46 | 68 |
| 10 | 7,5 | 8 | 4 | 12 | 10 | 6 | 12 | 3 | 5 | 6,5 | 40 | 34 | 25,5 | 10 | 12 | 33 | 14 | 18 | M5×0,8×9,5 | 4,5 | 4,3 | 9,5 | 25 | 38 | 60 | 60 | 24 | 47 | 12,5 | 20,5 | 0,5 | 1 | 58 | 80 |

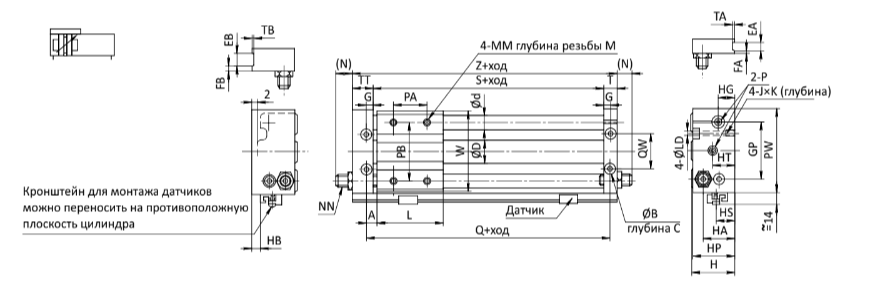

Kреслення циліндрy серії SC-CG3-15/20/25/32/40
| Дiаметр | A | B | C | D | d | EA | EB | FA | FB | G | GP | H | HA | HB | HG | HP | HS | HT | J×K | L | LD | M | MM | (N) | NN | P | PA | PB | PW | Q | QW | S | T | TT | TA | TB | W | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7.5 | 9.5 | 5 | 16.6 | 12 | 6 | 13 | 3 | 6 | 6.5 | 52 | 40 | 29 | 1 | 13 | 39 | 15 | 21 | M6×1.0×9.5 | 60 | 5.6 | 8 | M5×0.8 | 7.5 | M8×1.0 | M5×0.8 | 30 | 50 | 75 | 75 | 30 | 62 | 12.5 | 22.5 | 0.5 | 1 | 72 | 97 |
| 20 | 10 | 9.5 | 5.2 | 21.6 | 16 | - | - | - | - | 8.5 | 62 | 46 | 36 | 4.5 | 17 | 45 | 25.5 | 20 | M6×1.0×9.5 | 70 | 5.6 | 10 | M6×1.0 | 9.5 | M10×1 | Rc1/8 | 40 | 70 | 90 | 90 | 38 | 73 | 16.5 | 25.5 | - | - | 87 | 115 |
| 25 | 10 | 11 | 6.5 | 26.4 | 16 | 8 | 14 | 4 | 7 | 8.5 | 70 | 54 | 40 | 9 | 20 | 53 | 23 | 20 | M8×1.25×10 | 70 | 7 | 10 | M6×1.0 | 11 | M14×1.5 | Rc1/8 | 40 | 70 | 100 | 90 | 42 | 73 | 16.5 | 25.5 | 0.5 | 1 | 97 | 115 |
| 32 | 12.5 | 14 | 8 | 33.6 | 20 | 8 | 16 | 5 | 7 | 9.5 | 86 | 66 | 46 | 13 | 24 | 64 | 27 | 24 | M10×1.5×15 | 85 | 8.7 | 12 | M8×1.25 | 11.5 | M20×1.5 | Rc1/8 | 40 | 75 | 122 | 110 | 50 | 91 | 18.5 | 28.5 | 0.5 | 1 | 119 | 138 |
| 40 | 12.5 | 14 | 8 | 41.6 | 25 | 10 | 20 | 5 | 10 | 10.5 | 104 | 76 | 57 | 17 | 25 | 74 | 31 | 25 | M10×1.5×15 | 95 | 8.7 | 12 | M8×1.25 | 10.5 | M20×1.5 | Rc1/4 | 65 | 105 | 145 | 120 | 64 | 99 | 20.5 | 35.5 | 1 | 1 | 142 | 155 |
------
