| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-CG2-6 | 6 мм | по запросу | — |
| SC-CG2-10 | 10 мм | по запросу | — |
| SC-CG2-15 | 15 мм | по запросу | — |
| SC-CG2-20 | 20 мм | по запросу | — |
| SC-CG2-25 | 25 мм | по запросу | — |
| SC-CG2-32 | 32 мм | по запросу | — |
| SC-CG2-40 | 40 мм | по запросу | — |
Бесштоковый пневмоцилиндр магнитный с направляющей SC-CG2 это линейный пневматический цилиндр с магнитной связью поршня и каретки, а также одним встроенным направляющим скольжения, препятствующим проворачиванию. Поставляются диаметром поршня от 6 до 63 мм.
Магнитные пневмокаретки без штока SC-CG2 в отличие от обычных цилиндров являются герметичными, благодаря невозможности утечки воздуха из-за изношенной штоковой манжеты. Бесштоковые пневматические цилиндры обладают высоким быстродействием, надежностью и долговечностью.
Вы можете заказать SC-CG2 в комплекте с гидродемпфером для плавной остановки в конце хода или планкой под датчик.
| Диаметр | 6 | 10 | 15 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|---|---|
| Максимальный ход, мм | 300 | 500 | 600 | 1000 | |||
| Действие | Двухстороннее линейное действие | ||||||
| Рабочее среда | Воздух (после фильтра 40 мкм) | ||||||
| Диапазон рабочего давления | 1.8 ~7 Бар | ||||||
| Диапазон рабочих температур | -10 ~ +60 °C (при сухом воздухе без влаги) | ||||||
| Скорость перемещения | 50 ~ 1000 мм/с | ||||||
| Торможение | Демпферные кольца (по умолчанию) | ||||||
| Присоединительная резьба | М5х0,8 | G1/8″ | G1/4″ | ||||
Экономьте средства и заказывайте бесштоковые линейные цилиндры у компании "Специалист" без посредников — мы являемся прямыми импортерами магнитных цилиндров в Украину, работаем только с проверенными временем производителями.

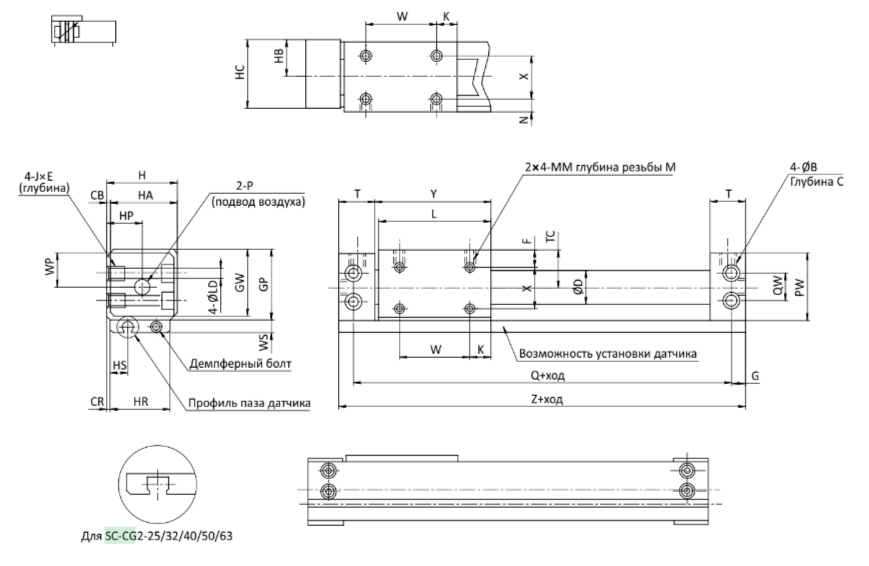

| Диаметр | B | C | CB | CR | D | F | G | GP | GW | H | HA | HB | HC | HP | HR | HS | J×E | K | L | LD | M | MM | N | P | PW | Q | QW | T | TC | W | WP | WS | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6.5 | 3.2 | 2 | 0.5 | 7.6 | 5.5 | 4 | 20 | 18.5 | 19 | 17 | 10.5 | 18 | 9 | 17 | 6 | M4×0.7×6 | 7 | 34 | 3.5 | 3.5 | M3×0.5 | 3.5 | M5×0.8 | 19 | 64 | 10 | 17.5 | 10.5 | 20 | 9.5 | 6 | 10 | 35.5 | 72 |
| 6,5 | 3,2 | 2 | 0,5 | 12 | 6,5 | 4 | 27 | 25,5 | 26 | 24 | 14 | 25 | 14 | 24 | 5 | M4×0,7×6 | 9 | 38 | 3,5 | 4 | M3×0,5 | 4,5 | M5×0,8 | 26 | 68 | 14 | 17,5 | 14 | 20 | 13 | 8 | 15 | 39,5 | 76 | |
| 8 | 4,2 | 2 | 0,5 | 17 | 8 | 5 | 33 | 31,5 | 32 | 30 | 17 | 31 | 17 | 30 | 8,5 | M5×0,8×7 | 14 | 53 | 4,3 | 5 | M4×0,7 | 6 | M5×0,8 | 32 | 84 | 18 | 19 | 17 | 25 | 16 | 7 | 18 | 54,5 | 94 | |
| 9,5 | 5,2 | 3 | 1 | 22,8 | 9 | 6 | 39 | 37,5 | 39 | 36 | 21 | 38 | 24 | 36 | 7,5 | M6×1×8 | 11 | 62 | 5,6 | 5 | M4×0,7 | 7 | G 1/8» | 38 | 95 | 17 | 20,5 | 20 | 40 | 19 | 7 | 22 | 64 | 107 | |
| 9,5 | 5,2 | 3 | 1 | 27,8 | 8,5 | 6 | 44 | 42,5 | 44 | 41 | 23,5 | 43 | 23,5 | 41 | 6,5 | M6×1×8 | 15 | 70 | 5,6 | 6 | M5×0,8 | 6,5 | G 1/8» | 43 | 105 | 20 | 21,5 | 22,5 | 40 | 21,5 | 7 | 28 | 72 | 117 | |
| 11 | 6,5 | 3 | 1,5 | 35 | 10,5 | 7 | 55 | 53,5 | 55 | 52 | 29 | 54 | 29 | 51 | 7 | M8×1,25×10 | 13 | 76 | 7 | 7 | M6×1 | 8,5 | G 1/8» | 54 | 116 | 26 | 24 | 28 | 50 | 27 | 7 | 35 | 79 | 130 | |
| 11 | 6,5 | 5 | 2 | 43 | 13 | 7 | 65 | 63,5 | 67 | 62 | 36 | 66 | 36 | 62 | 8 | M8×1,25×10 | 15 | 90 | 7 | 8 | M6×1 | 11 | G 1/4» | 64 | 134 | 34 | 26 | 33 | 60 | 32 | 7 | 40 | 93 | 148 | |
| 14 | 8.2 | 5 | 2 | 53 | 17 | 8.5 | 83 | 81.5 | 85 | 80 | 45 | 84 | 45 | 80 | 9 | M10×1,5×15 | 25 | 110 | 8.6 | 10 | M8×1.25 | 15 | G 1/4» | 82 | 159 | 48 | 30 | 42 | 60 | 41 | 10 | 50 | 113 | 176 | |
| 14 | 8.2 | 5 | 3 | 66 | 18 | 8.5 | 95 | 93.5 | 97 | 92 | 51 | 96 | 51 | 90 | 9.5 | M10×1,5×15 | 24 | 118 | 8.6 | 10 | M8×1.25 | 16 | G 1/4» | 94 | 171 | 60 | 32 | 48 | 70 | 47 | 10 | 60 | 121 | 188 |
