| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SC-CG-6 | 6 мм | за запитом | — |
| SC-CG-10 | 10 мм | за запитом | — |
| SC-CG-15 | 15 мм | за запитом | — |
| SC-CG-20 | 20 мм | за запитом | — |
| SC-CG-25 | 25 мм | за запитом | — |
| SC-CG-32 | 32 мм | за запитом | — |
| SC-CG-40 | 40 мм | за запитом | — |
| SC-CG-50 | 50 мм | за запитом | — |
| SC-CG-63 | 63 мм | за запитом | — |
Безштокові пневмоциліндри магнітні лінійні серії SC-CG це пневматичні циліндру з магнітним зв'язком поршня та пересувної каретки, завдяки чому їх габарити у 2 рази менше у довжину, а герметичність краща через відсутність отвору для штоку, через який може відбуватись витік повітря у разі зносу манжет.
Компанія "Спеціаліст" напряму імпортує в Україну дані магнітні повітряні циліндри з діаметрами поршня від 6 до 63 мм.
| Діаметр | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|---|
| Максимальний хід, мм | 300 | 500 | 600 | 1000 | |||||
| Дія | Двостороння дія, лінійна дія | ||||||||
| Рабоче средовище | Повітря (після фільтра 40 мкм) | ||||||||
| Діапазон робочого тиску | 1.8 ~7 Бар | ||||||||
| Діапазон робочих температур | -10 ~ +60 °C (при сухому повітрі без вологи) | ||||||||
| Швидкість переміщення | 50 ~ 1000 мм/с | ||||||||
| Демпфування | Гумові шайби | ||||||||
| Приєднувальна різьба | М5х0,8 | G1/8″ | G1/4″ | ||||||

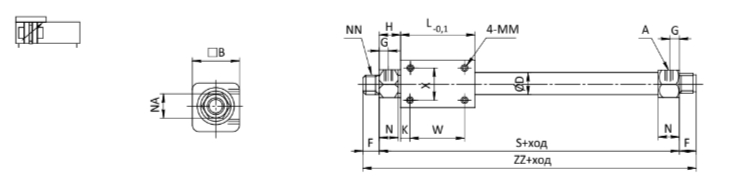

Kреслення циліндрy серії SC-CG-6/10/15
| Дiаметр | A | D | B | F | G | H | K | L | N | NA | MM | NN | S | W | X | ZZ | th |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | M5X0.8 | 7.6 | 17 | 9 | 5 | 14 | 5 | 35 | 10 | 14 | M3X0.5X4.5 | M10X1 | 63 | 25 | 10 | 81 | |
| 10 | M5X0.8 | 12 | 25 | 9 | 5 | 12.5 | 4 | 38 | 11 | 14 | M3X0.5X4.5 | M10X1 | 63 | 30 | 16 | 81 | |
| 15 | M5X0.8 | 17 | 35 | 10 | 5.5 | 13 | 11 | 57 | 11 | 17 | M4X0.7X6 | M10X1 | 83 | 35 | 19 | 103 |

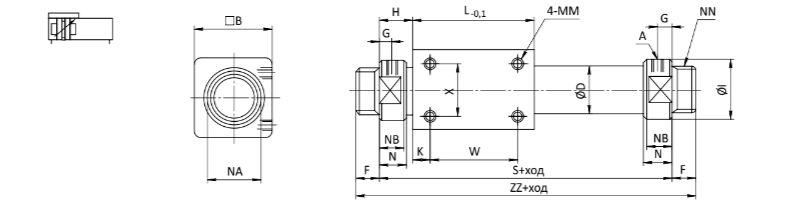

Kреслення циліндрy серії SC-CG-20..40

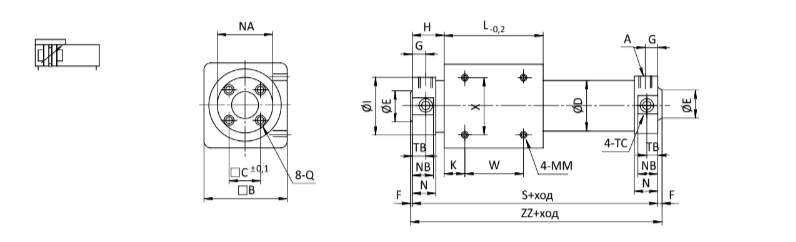

Kреслення циліндрy серії SC-CG-50/63
| Дiаметр | A | B | C | D | E | F | G | H | I | K | L | MM | N | NA | NB | NN | Q | S | TB | TC | W | X | ZZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | G1/8 | 36 | - | 22.7 | - | 13 | 8 | 20 | 28 | 8 | 66 | M4X0.7X6 | 15 | 24 | 13 | M20X1.5 | - | 106 | - | - | 50 | 25 | 132 |
| 25 | G1/8 | 46 | - | 27.8 | - | 13 | 8 | 20.5 | 34 | 10 | 70 | M5X0.8X8 | 15 | 30 | 13 | M20X1.5 | - | 111 | - | - | 50 | 30 | 137 |
| 32 | G1/8 | 60 | - | 35 | - | 16 | 9 | 22 | 40 | 15 | 80 | M6X1X8 | 17 | 36 | 15 | M26X1.5 | - | 124 | - | - | 50 | 40 | 156 |
| 40 | G1/4 | 70 | - | 43 | - | 16 | 11 | 29 | 50 | 16 | 92 | M6X1X10 | 21 | 46 | 19 | M32X2 | - | 150 | - | - | 60 | 40 | 182 |
| 50 | G1/4 | 86 | 32 | 53 | 30 | 2 | 14 | 33 | 58.2 | 25 | 110 | M8X1.25X12 | 25 | 55 | 23 | - | M8X1.25X16 | 176 | 14 | M12X1.25X7.5 | 60 | 60 | 180 |
| 63 | G1/4 | 100 | 38 | 66 | 32 | 2 | 14 | 33 | 72.2 | 26 | 122 | M8X1.25X12 | 25 | 69 | 23 | - | M10X1.5X16 | 188 | 14 | M14X1.5X16 | 70 | 70 | 192 |
------
