Пневмоцилиндр серии SC-MA по стандарту ISO6432

Фото Пневмоцилиндр серии SC-MA по стандарту ISO6432

Пневмоцилиндр серии SC-MA по стандарту ISO6432

Наличие: В наличии

Цена: от 811 до 1,203 грн

Обычная цена

12 мм

16 мм

20 мм

25 мм

50 мм

100 мм

150 мм

Модель: SC-MA-12X25

Цена: 811 ₴ за шт.

Добавить в корзину

Сумма: 811 ₴

Загрузить PDF-каталог

Модели

Модель	Опции	Цена за шт.
SC-MA-12X25	12 мм / 25 мм	811 ₴
SC-MA-12X50	12 мм / 50 мм	832 ₴
SC-MA-12X100	12 мм / 100 мм	875 ₴
SC-MA-12X150	12 мм / 150 мм	917 ₴
SC-MA-16X25	16 мм / 25 мм	819 ₴
SC-MA-16X50	16 мм / 50 мм	844 ₴
SC-MA-16X100	16 мм / 100 мм	894 ₴
SC-MA-16X150	16 мм / 150 мм	944 ₴
SC-MA-20X25	20 мм / 25 мм	935 ₴
SC-MA-20X50	20 мм / 50 мм	965 ₴
SC-MA-20X100	20 мм / 100 мм	1,026 ₴
SC-MA-20X150	20 мм / 150 мм	1,087 ₴
SC-MA-25X25	25 мм / 25 мм	1,007 ₴
SC-MA-25X50	25 мм / 50 мм	1,047 ₴
SC-MA-25X100	25 мм / 100 мм	1,125 ₴
SC-MA-25X150	25 мм / 150 мм	1,203 ₴

Пневматические цилиндры с алюминиевым корпусом и стальным штоком серии SC-MA производства "Специалист" являются стандартными пневмоцилиндрами двухстороннего действия с односторонним штоком, изготавливаемым в соответствии со стандартом ISO 6432 с диаметром поршня 12, 16, 20 или 25 мм. Эти цилиндры не имеют демпфирования , а оснащены резиновыми шайбами для погашения силы удара по крышке.

Технические характеристики цилиндров SC-MA
Диаметр поршня, мм	12	16	20
Резьба подключения воздуховода	M5×0,8		G1/8"
Максимальная длина хода	200 мм	500 мм
Торможение в конце хода	Демпферные шайбы
Тип магнитного датчика	SC-CMS-G или SC-DMS-G
Тип крепления датчика	SC-MS-BS
Тип	Двухстороннее действие с односторонним штоком
Стандарт	ISO 6432
Рабочая среда	Сжатый воздух после фильтра 40 мкм.
Диапазон рабочего давления	0,1-10 бар
Макс. давление на входе	12 бар
Диапазон рабочих температур	-10...70℃ (в сухом воздухе без влаги)

Сравнение с другими цилиндрами

SC-MA взаимозаменяемы с цилиндрами нашего и другого производства, изготовленными по ISO 6432 . Но в отличие от MS цилиндры SC-MA не имеют демпферного торможения и используются для более легких условий работы (без высокой частоты и скорости движения).

Серия SC-MA неразборна, так как изготовлена с завальцованными крышками, поэтому если необходим круглый игольчатый цилиндр разборный, то обратите внимание на MAL

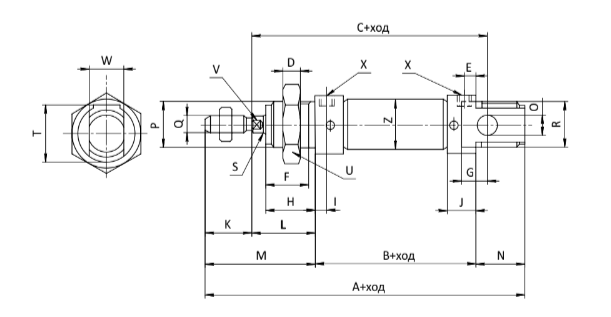

Габаритные размеры

Kреслення циліндрy серії SC-MS

Габаритні розміри SC-MS
Дiаметр	A	B	C	D	E	F	G	H	K	I	J	L	M	N	O	P	R	S	T	Q	U	V	W	X	Z
8	86	46	64	7	4.5	10	6	12	12	4.5	9	16	28	12	4	M12x1.25	M12x1.25	4	15	M4x0.7	19	-	8	M5	9.3
10	86	46	64	7	4.5	10	6	12	12	4.5	9	16	28	12	4	M12x1.25	M12x1.25	4	15	M4x0.7	19	-	8	M5	11.3
12	105	50	75	8	4.5	15	9	17	16	4.5	9	22	38	17	6	M16x1.5	M16x1.5	6	20	M6x1	24	5	12	M5	14
16	111	56	82	8	4	15	9	17	16	4	10	22	38	17	6	M16x1.5	M16x1.5	6	20	M6x1	24	5	12	M5	18
20	132	68	95	10	8	18	12	20	20	8	16	24	44	20	8	M22x1.5	M22x1.5	8	27	M8x1.25	32	7	16	G1/8	22
25	141.5	69.5	104	10	8	20	12	22	22	8	16	28	50	22	8	M22x1.5	M22x1.5	10	27	M10x1.25	32	9	16	G1/8	27
32	150	72	115	10	-	-	15	20	23	-	16	28	51	27	-	M27x2.0	M27x2.0	-	36.5	M10x1.25	35	10	20	G1/8	-
40	150	72	115	10	-	-	15	20	23	-	16	28	51	27	-	M33x2.0	M33x2.0	-	43.5	M12x1.25	41	14	20	G1/8	-
