Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV
Компактный пневмоцилиндр короткоходовой серии SC-ADV

Компактный пневмоцилиндр короткоходовой серии SC-ADV

: В наличии

: от 1,268 до 4,921 грн

Диаметр поршня
Длина хода

Модель: SC-ADV-16×25-S

Цена: 1,268 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 1,268 ₴

Модель Опции Цена за шт.
SC-ADV-16×25-S 16 мм / 25 мм 1,268 ₴
SC-ADV-16×50-S 16 мм / 50 мм 1,310 ₴
SC-ADV-16×100-S 16 мм / 100 мм 1,395 ₴
SC-ADV-16×150-S 16 мм / 150 мм 1,481 ₴
SC-ADV-20×25-S 20 мм / 25 мм 1,375 ₴
SC-ADV-20×50-S 20 мм / 50 мм 1,434 ₴
SC-ADV-20×100-S 20 мм / 100 мм 1,551 ₴
SC-ADV-20×150-S 20 мм / 150 мм 1,668 ₴
SC-ADV-25×25-S 25 мм / 25 мм 1,483 ₴
SC-ADV-25×50-S 25 мм / 50 мм 1,546 ₴
SC-ADV-25×100-S 25 мм / 100 мм 1,673 ₴
SC-ADV-25×150-S 25 мм / 150 мм 1,799 ₴
SC-ADV-32×25-S 32 мм / 25 мм 1,626 ₴
SC-ADV-32×50-S 32 мм / 50 мм 1,724 ₴
SC-ADV-32×100-S 32 мм / 100 мм 1,919 ₴
SC-ADV-32×150-S 32 мм / 150 мм 2,114 ₴
SC-ADV-40×25-S 40 мм / 25 мм 1,894 ₴
SC-ADV-40×50-S 40 мм / 50 мм 2,028 ₴
SC-ADV-40×100-S 40 мм / 100 мм 2,296 ₴
SC-ADV-40×150-S 40 мм / 150 мм 2,564 ₴
SC-ADV-50×25-S 50 мм / 25 мм 1,893 ₴
SC-ADV-50×50-S 50 мм / 50 мм 2,033 ₴
SC-ADV-50×100-S 50 мм / 100 мм 2,312 ₴
SC-ADV-50×150-S 50 мм / 150 мм 2,592 ₴
SC-ADV-63×25-S 63 мм / 25 мм 2,425 ₴
SC-ADV-63×50-S 63 мм / 50 мм 2,654 ₴
SC-ADV-63×100-S 63 мм / 100 мм 3,114 ₴
SC-ADV-63×150-S 63 мм / 150 мм 3,573 ₴
SC-ADV-80×25-S 80 мм / 25 мм 3,413 ₴
SC-ADV-80×50-S 80 мм / 50 мм 3,714 ₴
SC-ADV-80×100-S 80 мм / 100 мм 4,318 ₴
SC-ADV-80×150-S 80 мм / 150 мм 4,921 ₴

Компактные короткоходовые пневмоцилиндры двухстороннего действия с односторонним штоком без встроенного демпфера серии SC-ADV производства "Специалист" обновляются диаметром поршня до 100 мм, имеют магнит на поршне по умолчанию, а также внутреннюю резьбу на стержне. Цилиндры такого типа часто встречаются на станках китайского производства.

Таблица - Технические характеристики пневмоцилиндров SC-ADV
Диаметр поршня , мм 12 16 20 25 32 40 50 63 80
Резьба присоединения к пневматической линии M5×0.8 G1/8"
Способ действия Двустороннее действие (по умолчанию), Одностороннее действие (под заказ)
Магнит на поршне С магнитом на поршне (по умолчанию), без магнита (по заказу)
Шток Шток односторонний (по умолчанию), Шток проходной (под заказ)
Рабочая среда Сжатый воздух (после фильтра 40 мкм)
Диапазон рабочего давления 0,1...10 бар
Максимальное входное давление 12 бар
Диапазон рабочих температур от −10 до 60° С
Демпфирование Резиновая шайба
Тип датчика (для цилиндра SC-ADV с магнитом на поршне) SC-CMS-E/SC-DMS-E

Короткоходные пневмоцилиндры ADV имеют на корпусе алюминиевую гильзу с Т-образными канавками, что позволяет удобно устанавливать датчики положения.

Короткоходные пневматические цилиндры ADV доступны в нескольких типах:

  • Пневмоцилиндры двустороннего действия со штоком одностороннего действия SC-ADV (по умолчанию) имеют два входа для подключения к пневматической линии. Подача воздуха под давлением в бесштоковую полость (со стороны задней крышки) приводит к выдвижению штока, а сброс давления и подача воздуха с противоположной стороны (со стороны штока, в полость стержня) – к втягиванию стержня. Шток может быть выдвинут только вперед, а второй конец пневмоцилиндра имеет закрытую крышку.
    • Внутренняя резьба штока (по умолчанию)
    • Резьба штока наружная ADV-...-B
  • Пневматические цилиндры двустороннего действия со штоком одностороннего действия и антиротационной платформой SC-ADR имеют такую ​​же конструкцию и режим работы, что и цилиндры SC-ADV.
  • Пневмоцилиндры двустороннего действия со сквозным штоком SC-ADVD (on request) имеют два инлета для подключения к pneumatic line, bot cavities are rod cavities.
  • Пневмоцилиндры SC-ADS одностороннего действия с пружиной возврата в штоковой полости (на заказ) , что обеспечивает выдвижение штока при сбрасывании давления. Пневматический цилиндр имеет 1 вход для подключения к пневмопроводу. При подаче сжатого воздуха в бесстержневую полость шток выдвигается. Длина хода цилиндров ADS не может превышать 50 мм.
  • Пневмоцилиндры ADSS одностороннего действия с возвратной пружиной в бесшточной полости (по запросу) , что обеспечивает выдвижение штока при сбросе давления. Пневматический цилиндр имеет 1 вход для подключения к пневмопроводу. Когда сжатый воздух подается к концу штока, шток втягивается. Длина хода цилиндров ADSS не может превышать 50 мм.
  • Пневматические цилиндры одностороннего действия SC-ADSD (под заказ) имеют ту же конструкцию и режим работы, что и пневматические цилиндры ADS с пружиной возврата в конце штока.

Также по запросу на основе данной серии мы комбинируем тандемные пневмоцилиндры ADV2, тридемы ADV3, многопозиционные пневмоцилиндры на 3 или 4 фиксированные позиции ADM3 и ADM4 соответственно.

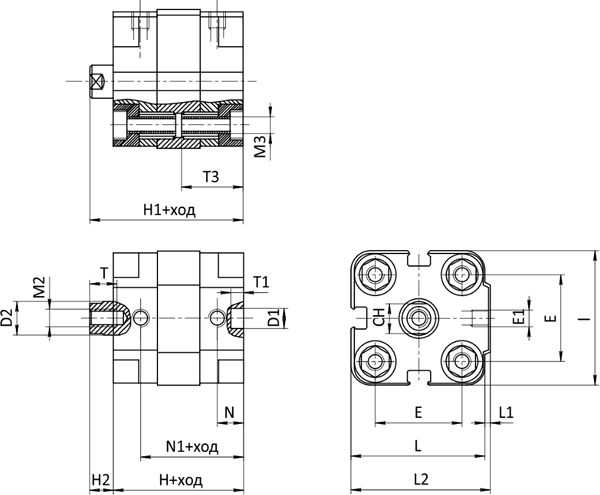

Размеры пневмоцилиндров короткоходовых SC-ADV диаметр 12-100 мм

Таблица — Размеры пневмоцилиндра короткоходового двухстороннего действия с односторонним штоком серии SC-ADV
Диаметр T T1 D1 L E1 M3 T3 M2 H H2 D2 N N1 L2 E L1 H1 CH
12 6 4 6 29 M5 M4 18.5 M3 38 4.5 6 8 30 30 18 1 42.5 5
16 8
 4 6 29 M5 M4 18.5 M4 38 4.5 8
 8 30 30 18 1 42.5 7
20 10
 4 6 36
 M5 M5
 18.5 M5
 38 4.5 10
 8 30 30 22
 1.5
 42.5 8
25 10
 4 6 40 M5 M5
 18.5 M5
 39.5
 5.5
 10
 8 31.5
 41.5
 26
 1.5
 45
 8
32 12
 4 6 50
 G1/8"
 M6
 21.5
 M6
 44.5
 6
 12
 8 36.5
 52
 32
 2 50.5
 10
40 12
 4 6 60
 G1/8"
 M6
 21.5
 M6
 45.5
 6.5
 12
 8
 37.5
 62.5
 42
 2.5
 52 10
50 12
 4 6 68
 G1/8"
 M8
 22.5
 M8
 45.5
 7.5
 16
 8
 37.5
 71
 50
 3
 53
 13
63 12
 4 8 87
 G1/8"
 M10
 24.5
 M8
 50
 7.5
 16
 8 42
 91
 62
 4
 57.5
 13
80 16
 4 8
 107
 G1/8"
 M10
 56
 M10
 56
 8
 20 8.5
 47.5
 111
 82
 4
 64
 17
100 20 4
 8
 128
 G1/8
 M10
 31.5
 M12 66.5
 10
 25
 10.5
 56
 133
 103
 5
 76.5
 22
------
