Електромагнітні клапани 2/2 нормально закриті серії SV-F

: На складі

: 535 грн

Звичайна ціна

Різьба
Напруга живлення

Модель: SV-F-ES-22NC-06-DC12V

Ціна: 535 ₴  за одиницю


Сума: 535

Модель Опції Ціна за одиницю
SV-F-ES-22NC-06-DC12V G ⅛" / DC12V 535 ₴
SV-F-ES-22NC-06-DC24V G ⅛" / DC24V 535 ₴
SV-F-ES-22NC-06-AC220V G ⅛" / AC220V 535 ₴
SV-F-ES-22NC-08-DC12V G ¼" / DC12V 535 ₴
SV-F-ES-22NC-08-DC24V G ¼" / DC24V 535 ₴
SV-F-ES-22NC-08-AC220V G ¼" / AC220V 535 ₴

Електромагнітні бронзові мембранні клапани 2/2 нормально закриті серії SV-F призначені для роботи зі стиснутим повітрям, водою, маслами з в'язкістю до 20CTS та іншими робочими середовищами, які сумісні з матеріалами виробу. Добре зарекомендовали себе в зварювальних напівавтоматах.

Діапазон робочого тиску для стиснутого повітря — від 0 до 8 бар. Для підключення до трубопроводу клапани серії SV-F мають вхіднии-вихідний отвори з внутрішньою трубною циліндричною різьбою G⅛”, G¼”, G⅜”, G½”, G¾” або G1”.

По способу дії 2/2 NC є відсічними клапанами дволінійніми двохпозиційніми нормально закритими (НЗ) — перекривають потік, коли немає електричного сигналу. Поставляються з електромагнітною катушкою постійного або змінного струму для безпосереднього (прямого) або пілотного (електропневматичного) електроуправління.

Технічні характеристики соленоїдних клапанів 2/2 НЗ серії SV-F
Модель SV-F-ES-22-06 SV-F-ES-22-08 SV-F-ES-22-10 SV-F-ES-22-15 SV-F-ES-22-20 SV-F-ES-22-25
Різьба для підключення G1/8" G1/4" G3/8" G1/2" G3/4" G1"
Ефективна площа перерізу CV=0,23 CV=0,23 CV=6,2 CV=6,2 CV=23 CV=23
Робоче середовище Повітря, вода, масла (в'язкістю до 20CTS)
Число ліній/позицій 2/2
Тип керування Безпосереднє Пілотне
Діапазон робочого тиску 08 бар 1—8 бар
Максимальний вхідний тиск 16 бар 10 бар
Діапазон робочих температур від -5 до +80 °C (при сухому повітрі без вологи)
Напруга живлення DC12V (2.5W); DC24V(3W); AC24V(3.5VA); AC110V(2.5VA); AC220V(2.5VA)
Допустима зміна напруги живлення −15%...+10%
Ступінь захисту IP65
Клас ізоляції клас F
Матеріали Алюміній (Бронза), Viton Бронза, NBR
Мін. час перемикання 0,05 с

Комплект поставки

  1. Клапан 2/2 NC серії SV-F
  2. Електромагнітна катушка-соленоїд (1)

Переваги SV-F

  • Для керування клапаном використовуються котушки малої потужності, що забезпечує економне споживання електроенергії
  • Дані клапани забезпечують високу швидкодію, ефективно керують потоками як газів, так і рідин
  • Клапани серії SV-F мають компактні розміри та невисоку пропускну здатність, яка необхідна для подачі повітря для зварювання в напівавтоматах.
  • Ущільнення клапана з бутадієн-нітрильного каучуку (NBR) мають високу стійкість до нафтопродуктів, води та інших рідин.

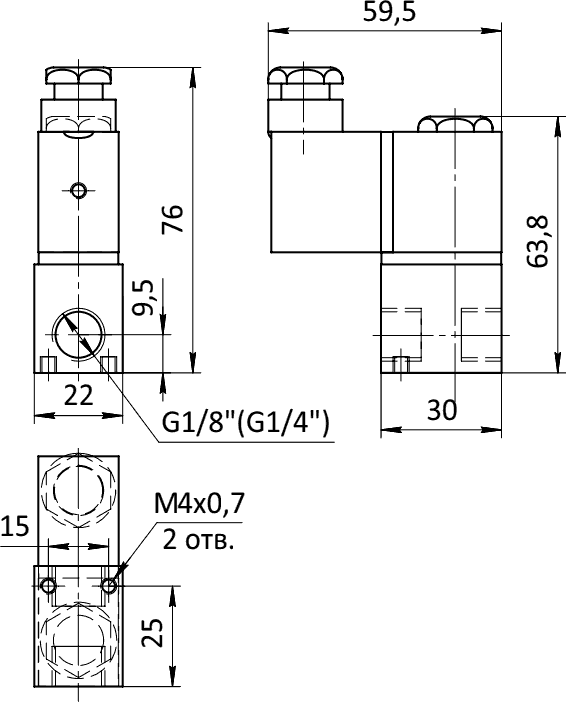

SV-F-ES-22-06(08) — клапан 2/2 НЗ з різьбою G1/8" (G1/4")

Розміри SV-F клапану 2/2 НЗ з різьбою 1/8 або 1/4

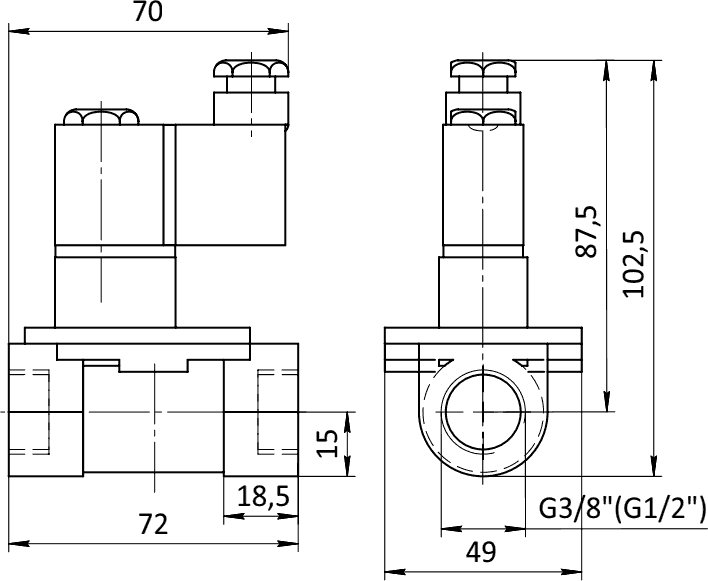

SV-F-ES-22-10(15) — клапан 2/2 НЗ з різьбою G3/8" (G1/2")

Креслення 2/2 клапану 3/8 дюйми

SV-F-ES-22-20(25) — клапан 2/2 НЗ з різьбою G3/4" (G1")

Креслення розмірів дволінійного двопозиційного нормально закритого клапану серії SV-F з різьбою G3/8" або G1">
