Пневмораспределители 5/2 серий SV-C, SV-D, SV-EE с пневматическим управлением

Пневмораспределители 5/2 наиболее часто используются для управления пневмоцилиндрами с двухсторонним способом управления. Рабочее давление воздуха – от 0 до 8,5 бар . Переключение состояния и положения этого распределителя производится с помощью одного или двух воздушных сигналов:

• "AS" в коде продукта (SKU) указывает на распределитель с одним воздушным сигналом. Он моностабильн, так как при отсутствии управляющего воздушного сигнала возвратная пружина фиксирует его в определенном положении (подача воздуха на выход А);
• "AA" указывает на распределитель с двумя воздушными сигналами. Он является бистабильным, поскольку при отсутствии управляющего сигнала он остается в своем последнем положении (подача воздуха на выход A или B), пока не поступит новый воздушный сигнал для изменения положения.

При заказе заказчик должен выбрать необходимый размер резьбы соединения – G1/8″, G1/4″, G3/8″ или G1/2″.

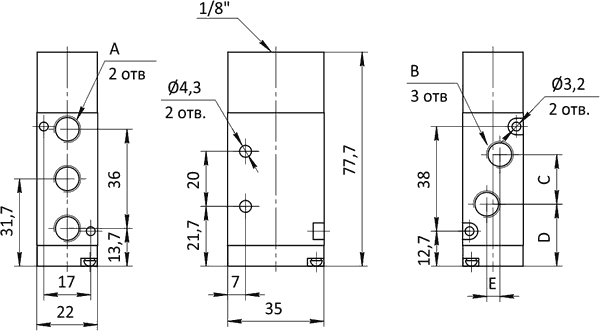

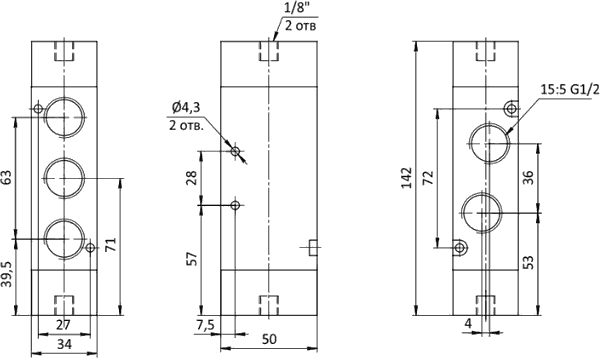

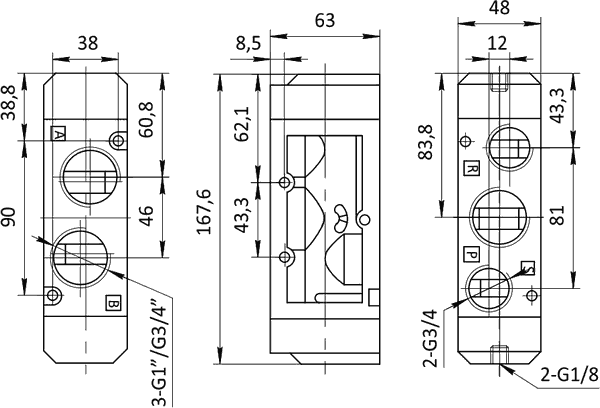

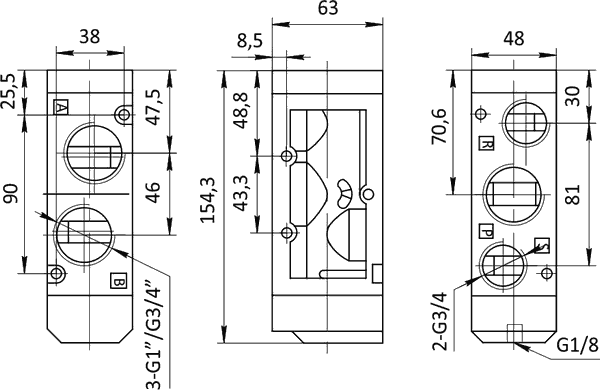

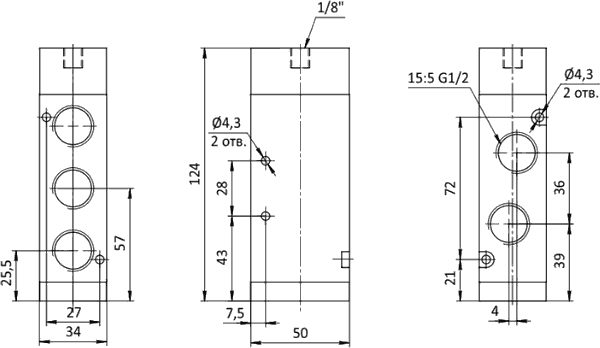

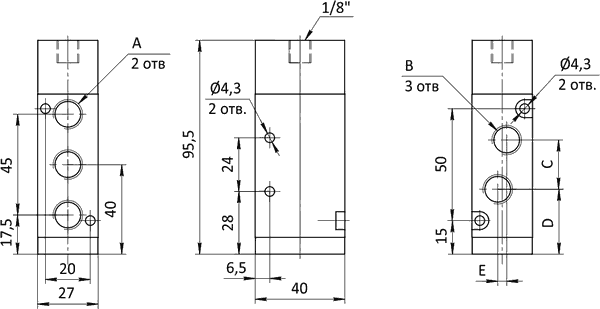

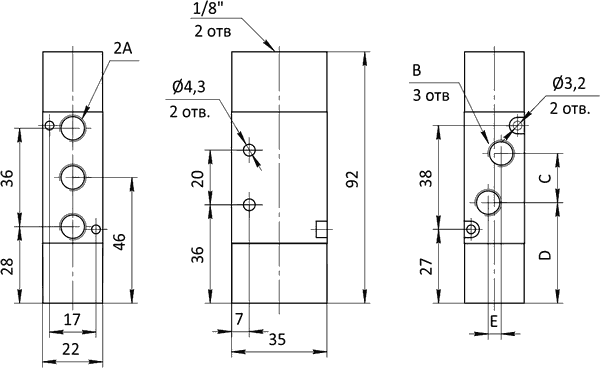

Пневмораспределители 5/2 имеют пять основных линий для подключения. Отверстия обозначены:

• P — для подачи воздуха
• А — первый выход
• B — второй выход
• R1 — сброс воздуха в атмосферу с первого выхода
• R2 — сброс воздуха в атмосферу со второго выхода

Кроме того, с бокового торца имеется отверстие 1/8″ для подключения управляющего сигнала сжатого воздуха. У пневмораспределителей с двусторонним управлением — два таких отверстия.

Пневмораспределитель 5/2 может занимать два положения:

• сжатый воздух подается от входа в первый выпуск, давление со второго выпуска сбрасывается, поскольку выход соединен с атмосферой через выпускное отверстие;
• сжатый воздух подается ко второму выходу, с первого выхода сжатый воздух выходит через выпускное отверстие, атмосферное давление.
