Шаровой кран трехсоставной двухходовой серии Q611

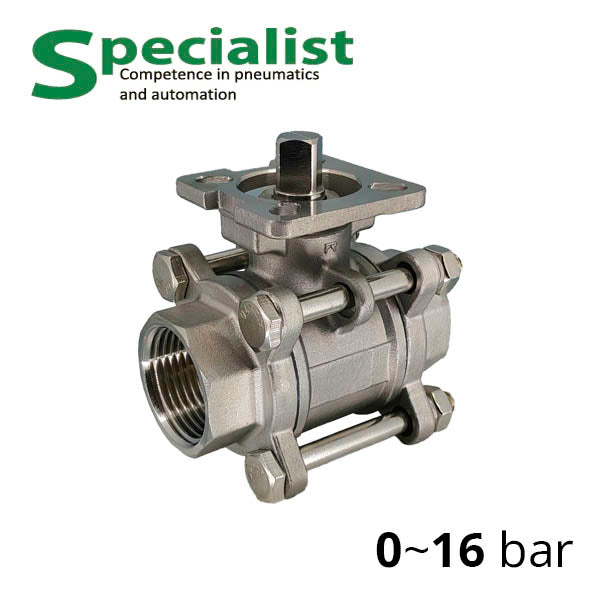

Фото Шаровой кран трехсоставной двухходовой серии Q611

new

Шаровой кран трехсоставной двухходовой серии Q611

Наличие: В наличии

Цена: от 769 до 19,721 грн

Обычная цена

G ½"

G ¾"

G 1"

G 1¼"

G 1½"

G 2"

G 2½"

G 3"

G 4"

Модель: SCBV-Q611-16FC-15

Цена: 769 ₴ за шт.

Добавить в корзину

Сумма: 769 ₴

Загрузить PDF-каталог

Модели

Модель	Опции	Цена за шт.
SCBV-Q611-16FC-15	G ½"	769 ₴
SCBV-Q611-16FC-20	G ¾"	993 ₴
SCBV-Q611-16FC-25	G 1"	1,278 ₴
SCBV-Q611-16FC-32	G 1¼"	2,109 ₴
SCBV-Q611-16FC-40	G 1½"	2,630 ₴
SCBV-Q611-16FC-50	G 2"	3,423 ₴
SCBV-Q611-16FC-65	G 2½"	8,410 ₴
SCBV-Q611-16FC-80	G 3"	11,411 ₴
SCBV-Q611-16FC-100	G 4"	19,721 ₴

3-х-составные 2-х-ходовые шаровые краны из нержавеющей стали с уплотнителями из PTFE серии Q611 используются для регулирования и перекрытия рабочей среды — воздуха, воды, газа, нефти, химических продуктов и других веществ, совместимых с материалами изделия. Краны Q611 с обеих сторон для соединения с трубопроводом имеют внутреннюю резьбу G1/2~4". Трехсоставные двухходовые рассчитаны на давление до 16 бар (1,6 МПа). Шаровые краны могут быть оснащены ручным управлением, пневматическим приводом серии RAT или RST, электроприводом серии HL. По запросу трехкомпонентный двухходовой шаровой кран может быть изготовлен с армированием для высокого давления до 64 бар.

Модель	Резьба	Ду	d	L	H	HEX.B	L1	H1
SCBV-Q611-16FC-15	G 1/2"	15	15	89	57	28	165	85
SCBV-Q611-16FC-20	G 3/4"	20	20	89	57	34.5	165	85
SCBV-Q611-16FC-25	G 1"	25	25	90	56.4	46	196	86.4
SCBV-Q611-16FC-32	G 1¼"	32	32	110	70.3	52	196	100.3
SCBV-Q611-16FC-40	G 1½"	40	38	120	79	58.5	232	116.5
SCBV-Q611-16FC-50	G 2"	50	50	140	86.7	71.5	232	124.2
SCBV-Q611-16FC-65	G 2½"	65	64	180	114	86.5	300	184
SCBV-Q611-16FC-80	G 3"	80	72	205	121	101	300	191
SCBV-Q611-16FC-100	G 4"	100	100	240	140	128	400	232

Габаритные размеры

Розміри крану Q611
Модель	Різьблення	Ду	d	L	H	HEX.B	L1	H1
SCBV-Q611-16FC-15	G 1/2"	15	15	89	57	28	165	85
SCBV-Q611-16FC-20	G 3/4"	20	20	89	57	34.5	165	85
SCBV-Q611-16FC-25	G 1"	25	25	90	56.4	46	196	86.4
SCBV-Q611-16FC-32	G 1¼"	32	32	110	70.3	52	196	100.3
SCBV-Q611-16FC-40	G 1½"	40	38	120	79	58.5	232	116.5
SCBV-Q611-16FC-50	G 2"	50	50	140	86.7	71.5	232	124.2
SCBV-Q611-16FC-65	G 2½"	65	64	180	114	86.5	300	184
SCBV-Q611-16FC-80	G 3"	80	72	205	121	101	300	191
SCBV-Q611-16FC-100	G 4"	100	100	240	140	128	400	232
